Diseño de Vibrocompactación en Iquique: Densificación de Suelos Salinos y Arenosos

Juntos resolvemos los desafíos del mañana.

CONOCER MÁS →

El desarrollo urbano de Iquique, forjado entre el océano Pacífico y la majestuosa cordillera de la costa, ha empujado la construcción hacia terrenos que antiguamente eran depósitos salinos y dunas litorales. Esta expansión, acelerada por el auge minero y portuario del siglo XX, dejó una herencia geotécnica compleja: suelos granulares sueltos con un alto contenido de sales que, frente a la alta sismicidad regional y la presencia de napa freática, son propensos al colapso y la licuefacción. El diseño de vibrocompactación surge como la respuesta técnica más robusta para densificar estos estratos antes de desplantar cualquier estructura, desde las torres de la Avenida Arturo Prat hasta los nuevos condominios en Alto Hospicio. En nuestra práctica, un correcto diseño de vibrocompactación no solo incrementa la compacidad relativa, sino que homogeniza el comportamiento mecánico del subsuelo, mitigando asentamientos diferenciales que en Iquique pueden ser catastróficos. Para caracterizar la densidad inicial del perfil y validar la mejora, a menudo combinamos este método con ensayos de penetración como el ensayo CPT, que proporciona un perfil continuo de resistencia en tiempo real, permitiendo ajustar la malla de puntos durante la ejecución.

Un diseño de vibrocompactación calibrado para la alta salinidad de Iquique puede elevar la vida útil de una cimentación de 30 a 50 años sin asentamientos diferenciales.

Método y cobertura

Un caso emblemático fue el diseño para un centro logístico de tres hectáreas en la zona de Bajo Molle, donde los sondeos iniciales revelaron arenas pobremente gradadas con un índice de densidad relativa inferior al 30% hasta los 12 metros de profundidad. La solución consistió en una malla triangular de vibrocompactación con un espaciamiento calculado mediante la metodología de Seed e Idriss, adaptada a la aceleración máxima efectiva de 0.40g que exige la norma NCh2369 para la región de Tarapacá. Durante la fase de control de calidad, se verificó un incremento de la resistencia a la penetración estándar de 8 a 25 golpes, una mejora sustancial que validó el diseño. En terrenos con lentes de finos salinos, se complementó la vibración con inyecciones de aire comprimido para romper la estructura cementada por sales, técnica conocida como vibro-sustitución seca. La instrumentación con piezómetros permitió monitorear la disipación del exceso de presión de poros generada por el vibrador, asegurando que no se indujera licuefacción durante el proceso. Para proyectos donde la estratigrafía es muy errática, integramos el diseño con calicatas de inspección directa que permiten observar la fábrica del suelo y la interfaz con el basamento rocoso.
Diseño de Vibrocompactación en Iquique: Densificación de Suelos Salinos y Arenosos

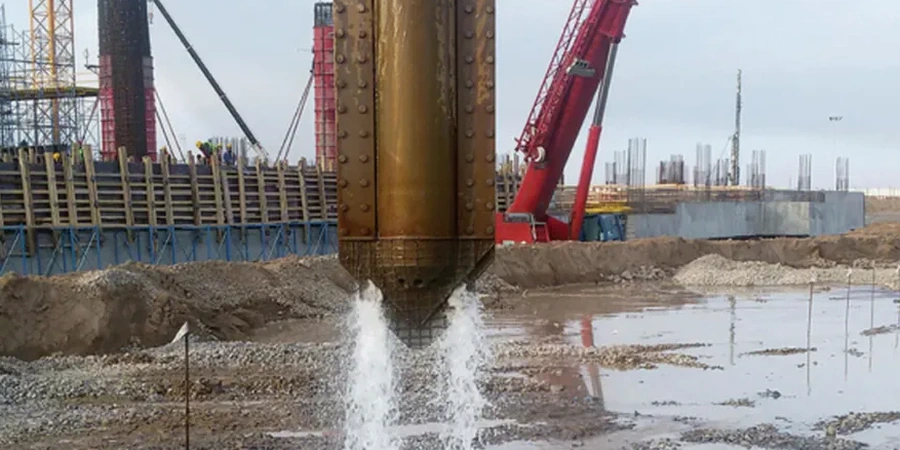

Imagen técnica de referencia — Iquique

Contexto regional

El error más frecuente que observamos en la región es subestimar la agresividad química del suelo iquiqueño durante la vibrocompactación. Constructoras que importan parámetros de diseño de la zona central omiten que las altas concentraciones de cloruros y sulfatos en la napa freática de Iquique aceleran la corrosión del acero del vibrador y modifican la conductividad hidráulica del terreno. Un diseño genérico que no contemple la salinidad puede resultar en una densificación aparentemente exitosa en el corto plazo, pero que falla por redisolución de puentes salinos tras la primera década de operación del edificio. Otro punto crítico es no realizar un mapeo detallado de la profundidad del basamento rocoso, que en los faldeos del cerro Dragón es muy irregular; la vibración sobre un contacto rocoso abrupto sin la precaución adecuada puede fracturar el macizo rocoso o dañar el equipo. La norma NCh3171 exige un control riguroso de estos parámetros ambientales, y su omisión es causal directa de patologías estructurales en losas y pilotes.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@geotecnia1.co

Video del proceso


Valores típicos

ParámetroValor típico
Método de diseñoSeed & Idriss / Priebe para vibro-sustitución
Profundidad efectiva máxima30 m (vibrador V48 en suelos de Iquique)
Espaciamiento de malla típico1.8 m a 3.0 m (triangular o cuadrada)
Densidad relativa objetivoDr ≥ 70% (post-tratamiento NCh1508)
Aceleración sísmica de diseño0.40g (Zona 3 NCh433)
Control de calidadCPT pre/post + granulometría por lavado

Otros servicios relacionados


01

Diseño Geométrico y Paramétrico de Malla

Definimos la separación entre puntos, la profundidad de tratamiento y la energía de compactación requerida, basándonos en la granulometría y el índice de plasticidad del suelo nativo de Iquique. Utilizamos correlaciones empíricas de campo calibradas con CPT para garantizar que el bulbo de influencia traslape correctamente y no queden zonas sin tratar bajo las zapatas.

02

Supervisión y Control de Calidad en Obra

Ejecutamos un plan de aseguramiento de calidad que incluye la instalación de acelerómetros en el vibrador para medir la energía transferida al terreno en tiempo real. Realizamos ensayos de penetración dinámica ligera (DPL) entre puntos y CPT antes y después del tratamiento, comparando los perfiles de resistencia para validar el cumplimiento de la densidad relativa objetivo exigida por la normativa chilena.

Estándares relevantes

NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh 165 - Índice de densidad máxima de suelos, NCh 165 - Índice de densidad mínima de suelos

Preguntas más comunes


¿Cuánto cuesta el diseño de vibrocompactación para un terreno típico en Iquique?

El rango de honorarios por el diseño especializado de vibrocompactación en Iquique varía entre $725.000 y $2.450.000, dependiendo de la complejidad estratigráfica, la profundidad del manto a tratar y la cantidad de ensayos de validación requeridos por la dirección de obras.

¿Cómo afecta la salinidad del suelo de Iquique al proceso de vibrocompactación?

La salinidad actúa como un cementante débil en estado seco, lo que puede dar una falsa sensación de compacidad. Durante la vibrocompactación, la inyección de agua o aire rompe estos puentes salinos; es crucial realizar un lavado del material y una granulometría post-tratamiento para verificar que no queden sales remanentes que, al disolverse con el tiempo, generen colapsos diferidos.

¿Qué normativa chilena regula el diseño de vibrocompactación en zona sísmica?

Si bien no existe una norma chilena exclusiva para vibrocompactación, el diseño se rige por la NCh2369 para la solicitación sísmica y la NCh1508 para los parámetros de compacidad. Adicionalmente, se utilizan las normas NCh 165 y D4254 para la determinación de los índices de densidad en laboratorio, y las guías de la FHWA para el dimensionamiento de la malla de tratamiento.
